Làm thế nào để lựa chọn máy đo tọa độ quang học phù hợp?

mstek-baty-3

Máy đo kích thước hình ảnh (Máy đo tọa độ quang học, máy đo hình ảnh) là gì?

Máy đo kích thước hình ảnh quang học (Viết tắt: VMM – Video Measurement Machine) là một máy đo tọa độ. Được thiết kế để đo kích thước tuyến tính và kích thước hình học kết hợp công nghệ máy tính với hình ảnh để đo. Phép đo độ chính xác cao, nó có thể đo hầu hết kích thước như: điểm, đường thẳng, khoảng cách, góc, hình tròn, hình elip, hình chữ nhật, tiếp tuyến và kích thước hình học, chẳng hạn như độ thẳng, độ phẳng, hình tròn, hình trụ, vuông góc, song song, góc, vị trí, đồng tâm, đồng trục, đối xứng, biên dạng đường, biên dạng bề mặt, v.v.

Máy  VMM còn được gọi là hệ thống đo kích thước hình ảnh, máy đo hình ảnh, máy đo đa cảm biến, thậm chí gọi nó là máy chiếu biên dạng.

Nguyên lý hoạt động của Máy đo kích thước hình ảnh (Máy đo tọa độ quang học, máy đo hình ảnh)

Làm thế nào để phát hiện điểm tọa độ bằng VMM? VMM có hệ thống chuyển động ba trục. Để xây dựng một hệ tọa độ không gian, đám mây điểm tọa độ có thể được phát hiện bởi các cảm biến với hoạt động di chuyển của thang đo tuyến tính ba trục. Kết hợp với các thông tin thu thập của cảm biến. Từ đó ta có thể nhận được thông tin đo chính xác.

Các loại cảm biến đo Máy đo kích thước hình ảnh (Máy đo tọa độ quang học, máy đo hình ảnh)

Cảm biến hình ảnh:

Cảm biến tiêu chuẩn của VMM là cảm biến hình ảnh. Nó bao gồm một ống kính zoom quang học với máy ảnh CCD analog hoặc máy ảnh CMOS kỹ thuật số và nguồn sáng LED. Nó có thể đo tính năng 2D của phôi nếu tính năng được đo nằm dưới cảm biến thị lực vuông góc.

Đầu dò laze:

Anh sáng nhìn thấy sẽ xuyên qua vật liệu trong suốt và bán trong suốt. Tín hiệu tầm nhìn phản xạ đã bị suy yếu. Để đáp ứng yêu cầu đo, đầu dò quét laser v đã được phát triển để đáp ứng ứng dụng đo kính tại lĩnh vực điện thoại thông minh, màn hình, TV và ngành y tế.

Đầu đo chạm:

Cảm biến hình ảnh và cảm biến laser được lắp đặt trên trục Z. Nó vuông góc bàn XY. Nó chỉ có thể đo tính năng của 2D. Nếu khách hàng muốn đo tính năng 3D. Cảm biến 2D không thể quan sát và đo cạnh của phôi. Do đó, đầu dò cảm ứng 3D, đặc biệt là đầu dò kiểu sao phải được áp dụng cho phép đo tiếp xúc.

Sự khác biệt giữa VMM và CMM là gì?

  • Đối với CMM truyền thống. Cảm biến là một đầu dò tiếp xúc, điểm tọa độ được chạm vào đầu dò từng điểm một. Cảm biến hình ảnh VMM có thể bắt hàng trăm điểm trong một lần chụp, vì vậy tốc độ đo VMM 2D nhanh hơn và chính xác hơn CMM.
  • Do bàn máy CMM là đá granit nên CMM có thể làm được kích thước lớn với khả năng chịu tải trọng lớn.

Sự khác biệt trong chế độ di chuyển về VMM là gì?

Thông thường, có ba loại VMM từ chế độ chuyển động, nó như sau:

    • Thủ công VMM: chuyển động của trục X, Y và Z được vận hành bởi con người.
    • VMM bán tự động: chuyển động của giai đoạn XY được điều hành bởi con người, nhưng tiêu điểm trục Z được chạy bởi một động cơ.
    • VMM tự động: chuyển động của trục X, Y và Z được vận hành bởi một động cơ.

Sự khác biệt về cấu trúc của VMM là gì?

Có hai loại VMM từ cấu trúc, một loại là Cantilever và loại khác là loại Bridge.

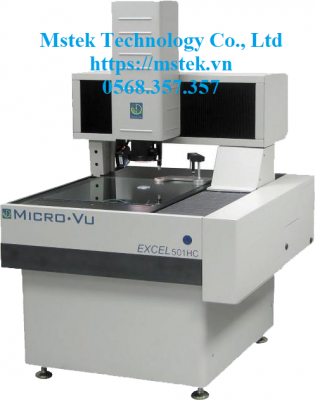

  • Cấu trúc Cantilever – công xôn. Được sử dụng chủ yếu cho máy đo thủ công, máy đo bán tự động VMM. Nó cũng được sử dụng cho máy VMM tự động thông thường, kích thước nhỏ hơn 500x400x300mm.

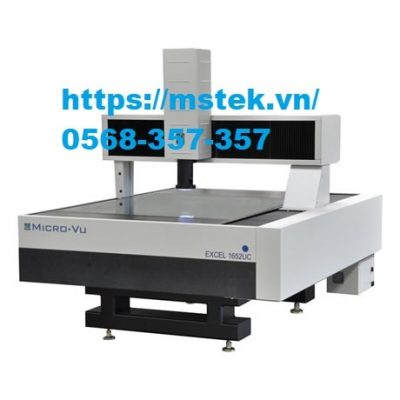

  • Đối với loại cầu, có hai loại cho VMM là: cầu di động và cầu cố định. Thông thường, nó là loại cầu di động cho kích thước di chuyển lớn nếu nó lớn hơn 800x600x200mm.

Yếu tố quan trọng để xác định giá của VMM là gì?

  • Tốc độ di chuyển
  • Cấu trúc máy
  • Loại cảm biến
  • Chức năng phần mềm
  • Cấu hình phần cứng
  • Dịch vụ & Hỗ trợ Chuyên nghiệp
