Kim đo CMM là gì? Cấu tạo Kim đo cho máy CMM
06
Th5
Th5
Kim đo máy CMM :
- Kim đo cho máy CMM được hãng sản xuất cung cấp đến khách hàng giúp tiết kiệm thời gian sản xuất. Điều rất cần cho đo lường sản xuất công nghệ đồng thời đảm bảo chất lượng sử dụng các phương pháp. Đảm bảo độ không đảm bảo đo thấp nhất có thể. Độ không đảm bảo đo thường được xác định bởi các thành phần nhỏ nhất trong hệ thống đo, như như loại kim đo.
- Lựa chọn các loại kim đo là điều cần thiết để đảm bảo độ tin cậy và chín h xác tuyệt đối. Để đáp ứng các yêu cầu về độ chính xác, chất lượng tối đa.
- Hexagon cung cấp các loại kim đo được sản xuất theo tiêu chuẩn cao nhất. Nhờ các loại, vật liệu, kích thước và đầu nối khác nhau, các thành phần của hệ thống đầu đo có thể được sử dụng với bất kỳ loại đầu thăm dò nào. Cảm biến được sử dụng trên máy đo tọa độ (CMM), Laser Tracker 3D, tay đo 3D và đầu dò cho máy công cụ.
Vai trò kim đo cho máy CMM:
- Các thao tác đo khác nhau, đó là lý do tại sao Mstek cung cấp nhiều kim đo khác nhau. Từ phần nối dài đến bộ điều hợp. Từ khớp quay đến khớp xoay, Mstek cung cấp phụ kiện phù hợp nhất cho ngay cả những ứng dụng phức tạp nhất.
- Đầu dò là một phần quan trọng của hệ thống đo. Đầu dò tiếp xúc trực tiếp với chi tiết trong quá trình
đo. Không nên đánh giá thấp ảnh hưởng đến độ chính xác của kết quả. Đây là lý do tại sao kim đo cho máy CMM Mstek phải có chất lượng cao nhất về độ cứng. Biến dạng ít nhất khi thay đổi nhiệt độ.
đo. Không nên đánh giá thấp ảnh hưởng đến độ chính xác của kết quả. Đây là lý do tại sao - Kim đo tiếp xúc với sản phẩm và cảm biến tạo ra một tín hiệu đo được sử dụng để xác định vị trí hình học của đối tượng trong X, Y và Z tọa độ. Các giá trị đo được chuyển đến phần mềm đo lường để xử lý. Kim đo được sử dụng trên cả CMM và máy gia công cnc, ghi lại các điểm đơn lẻ. Cảm biến quét liên tục ghi lại các điểm khi đầu đo tiếp xúc với sản phẩm trong khi CMM đang di chuyển.
Cấu tạo Kim đo cho máy CMM:
- Kim đo cho máy CMM thường được cấu tạo gồm 3 phần chính:

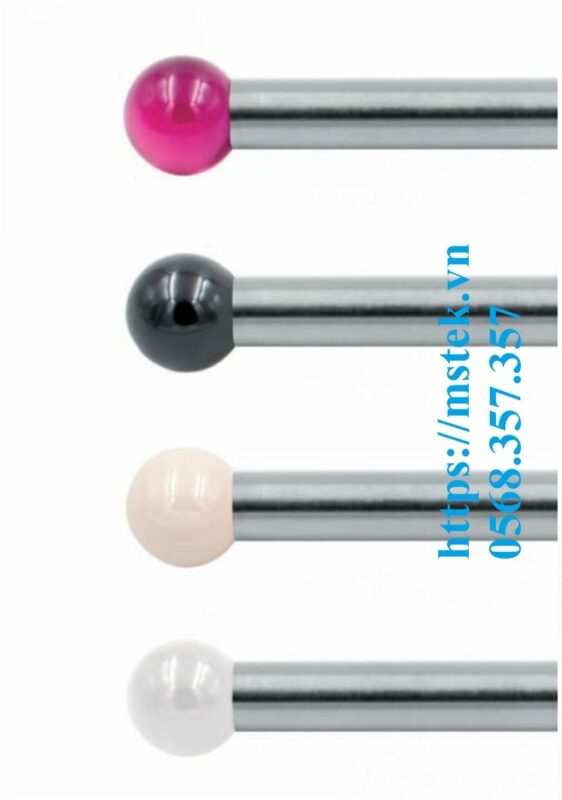

- Đầu dò: là phần tiếp xúc trực tiếp với sản phầm. Đầu dò có hình dáng phổ biến là dạng cầu. Trong các trường hợp đặc biệt, có thể hình trụ hoặc hình đĩa.
- Thân kim: là phần thân hữu dụng để có thể đo sản phẩm. Thân khi có đường kính nhỏ hơn đường kính đầu dò.
- Bộ phận kết nối: thường là kết nối ren M2, M3, M4, M5.
Bảng chuyển đổi đầu đo Renishaw – Hexagon:
| Renishaw Part No. | Hexagon Part No. | Item Descrption |
| A-5000-3551 | 3969301 | M3-Stylus (R-1-SS-0.7-L21) |
| A-5000-3552 | 3969302 | M3-Stylus (R-2-SS-1.4-L21) |
| A-5000-3553 | 3969303 | M3-Stylus (R-3-SS-1.5-L21) |
| A-5000-3554 | 3969334 | M3-Stylus (R-4-SS-2.5-L31) |
| A-5000-3603 | 3969212 | M2-Stylus (R-2-SS-1.3-L20) |
| A-5000-3604 | 3969203 | M2-Stylus (R-3-SS-1.5-L10) |
| A-5000-3611 | 3969241 | M2-Disc Stylus (R-6-SS-L10) |
| A-5000-3613 | 3969243 | M2-Disc Stylus (CE-18-SS-L3.7) |
| A-5000-3614 | 3969218 | M2-Hollow Ball Stylus (CE-18-L11) |
| A-5000-3626 | 3969056 | M2-Star Stylus 5-way (R-2-SS-1.4-SP20/30) |
| A-5000-3627 | 3969054 | M2-Styli Holder 5-way (SS-L7.5) |
| A-5000-3709 | 3969426 | M4-Stylus (R-6-CE-4.5-L50) |
| A-5000-3712 | 3969427 | M4-Stylus (R-6-CE-4.5-L100) |
| A-5000-4154 | 3969204 | M2-Stylus (R-4-SS-1.65-L10) |
| A-5000-4155 | 3969205 | M2-Stylus (R-5-SS-2.5-L10) |
| A-5000-4156 | 3969206 | M2-Stylus (R-6-SS-2.7-L10) |
| A-5000-4158 | 3969208 | M2-Stylus (R-8-SS-2.7-L11) |
| A-5000-4160 | 3969213 | M2-Stylus (R-3-SS-1.5-L20) |
| A-5000-4161 | 3969214 | M2-Stylus (R-4-SS-2-L20) |
| A-5000-7534 | 3969059 | M2-Stylus Knuckle (SS-L8) |
| A-5000-7547 | 3969402 | M4-Stylus (R-2-SS-1.4-L19) |
| A-5000-7606 | 3969304 | M3-Stylus (R-4-SS-2.5-L21) |
| A-5000-7610 | 3969046 | M3-Styli Holder 5-way (SS-L13) |
| A-5000-7616 | 3969060 | M3-Stylus Knuckle (SS-L12) |
| A-5000-7629 | 3969055 | M2-Star Stylus 5-way (R-2-SS-1.4-SP20/20) |
| A-5000-7630 | 3969305 | M3-Stylus (R-5-SS-2.5-L21) |
| A-5000-7632 | 3969310 | M3-Stylus – Stepped (R-0.5-TC-0.32/0.7-L21) |
| A-5000-7648 | 3969335 | M3-Stylus – Tapered (R-5-SS-L31) |
| A-5000-7754 | 3969401 | M4-Stylus Extension (CE-7-SS-7.5-L30) |
| A-5000-7795 | 3969408 | M4-Stylus (R-8-CE-4.5-L50) |
| A-5000-7796 | 3969418 | M4-Stylus (R-8-CE-4.5-L100) |
| A-5000-7800 | 3969268 | M2-Stylus (R-0.3-TC-0.2-L10) |
| A-5000-7801 | 3969267 | M2-Stylus (R-0.7-TC-0.5-L10) |
| A-5000-7802 | 3969428 | M2-Stylus (R-1.5-SS-0.7-L10) |
| A-5000-7803 | 3969225 | M2-Stylus (R-2.5-SS-1-L10) |
| A-5000-7804 | 3969226 | M2-Stylus (R-2.5-SS-1.4-L20) |
| A-5000-7805 | 3969220 | M2-Stylus – Stepped (R-0.5-TC-0.32/0.7-L10) |
| A-5000-7806 | 3969201 | M2-Stylus (R-1-SS-0.7-L10) |
| A-5000-7807 | 3969202 | M2-Stylus (R-2-SS-1.1-L10) |
| A-5000-7808 | 3969221 | M2-Stylus (R-1-tC-0.7-L20) |
| A-5000-7809 | 3969242 | M2-Disc Stylus (SV-18-SS-L7.5) |
| A-5000-7812 | 3969292 | M2-Spherical Cylinder Stylus (R-2-TC-1.6-L20) |
| A-5000-7813 | 3969141 | M2-Pointer Stylus (TC-3-L10-DEG30) |
| A-5000-7814 | 3969330 | M3-Hollow Ball Stylus (CE-30-L17) |
| A-5000-8663 | 3969259 | M2-Stylus (R-1-tC-0.7-L27) |
| A-5000-8876 | 3969445 | M2-Spherical Cylinder Stylus (R-1-L15) |
| A-5003-0033 | 3969271 | M2-Stylus (R-1-tC-0.8-L20) |
| A-5003-0034 | 3969272 | M2-Stylus (R-1.5-TC-1-L20) |
| A-5003-0035 | 3969261 | M2-Stylus (R-1.5-TC-1-L30) |
| A-5003-0036 | 3969262 | M2-Stylus (R-2-tC-1.5-L30) |
| A-5003-0037 | 3969282 | M2-Stylus (R-2-tC-1.5-L40) |
| A-5003-0040 | 3969263 | M2-Stylus (R-3-tC-2-L30) |
| A-5003-0041 | 3969283 | M2-Stylus (R-3-tC-2-L40) |
| A-5003-0042 | 3969293 | M2-Stylus (R-3-tC-2-L50) |
| A-5003-0043 | 3969429 | M2-Stylus (R-4-tC-2-L30) |
| A-5003-0044 | 3969284 | M2-Stylus (R-4-tC-2-L40) |
| A-5003-0045 | 3969294 | M2-Stylus (R-4-tC-2-L50) |
| A-5003-0046 | 3969430 | M2-Stylus (R-5-tC-2-L20) |
| A-5003-0049 | 3969295 | M2-Stylus (R-5-tC-2.5-L50) |
| A-5003-0050 | 3969431 | M3-Stylus (R-1.5-TC-1-L20) |
| A-5003-0051 | 3969432 | M3-Stylus (R-1.5-TC-1-L30) |
| A-5003-0052 | 3969322 | M3-Stylus (R-2-tC-1.5-L30) |
| A-5003-0053 | 3969433 | M3-Stylus (R-2-tC-1-L40) |
| A-5003-0054 | 3969332 | M3-Stylus (R-2.5-TC-2-L21) |
| A-5003-0055 | 3969342 | M3-Stylus (R-2.5-TC-2-L30) |
| A-5003-0057 | 3969313 | M3-Stylus (R-3-tC-2-L30) |
| A-5003-0058 | 3969343 | M3-Stylus (R-3-tC-2-L40) |
| A-5003-0059 | 3969353 | M3-Stylus (R-3-tC-2-L50) |
| A-5003-0060 | 3969434 | M3-Stylus (R-4-tC-2-L40) |
| A-5003-0061 | 3969435 | M3-Stylus (R-4-tC-2-L50) |
Bảng chuyển đổi đầu đo Renishaw – Hexagon(tiếp theo):
| A-5003-0063 | 3969436 | M3-Stylus (R-5-tC-2-L50) |
| A-5003-0064 | 3969223 | M2-Stylus (R-3-CE-2-L50) |
| A-5003-0065 | 3969224 | M2-Stylus (R-4-CE-2-L50) |
| A-5003-0067 | 3969437 | M3-Stylus (R-3-CE-1.5-L50) |
| A-5003-0071 | 3969246 | M2-Stylus Extension (CE-3-SS-3-L40) |
| A-5003-0072 | 3969247 | M2-Stylus Extension (CE-3-SS-3-L50) |
| A-5003-0074 | 3969280 | M2-Spherical Cylinder Stylus (TC/TC-2-L40) |
| A-5003-0076 | 3969058 | M3-Star Stylus 5-way (R-2-SS-1.4-SP20/30) |
| A-5003-0577 | 3969438 | M2-Stylus (R-0.7-TC-0.5-L20) |
| A-5003-0938 | 3969439 | M2-Stylus (R-3-tC-1.5-L20) |
| A-5003-1029 | 3969440 | M2-Stylus (R-4-tC-2-L20) |
| A-5003-1210 | 3969277 | M2-Spherical Cylinder Stylus (TC/TC-0.5-L15.3) |
| A-5003-1218 | 3969278 | M2-Spherical Cylinder Stylus (TC/TC-1-L35.5) |
| A-5003-1228 | 3969279 | M2-Spherical Cylinder Stylus (TC/TC-2-L16) |
| A-5003-1258 | 3969281 | M2-Spherical Cylinder Stylus (TC/TC-3-L22.5) |
| A-5003-1325 | 3969441 | M2-Stylus (R-1-tC-0.8-L10) |
| A-5003-1345 | 3969269 | M2-Stylus (R-0.5-TC-0.3-L20) |
| A-5003-1370 | 3969442 | M2-Stylus (R-4-CE-2-L30) |
| A-5003-2280 | 3969270 | M2-Stylus Extension (CF-3-SS-3.5-L40) |
| A-5003-2281 | 3969238 | M2-Stylus Extension (CF-3-SS-3.5-L50) |
| A-5003-2282 | 3969239 | M2-Stylus Extension (CF-3-SS-3.5-L70) |
| A-5003-2283 | 3969240 | M2-Stylus Extension (CF-3-SS-3.5-L90) |
| A-5003-2285 | 3969260 | M2-Stylus (R-4-CF-3-L50) |
| A-5003-2286 | 3969425 | M2-Stylus (R-5-CF-3-L50) |
| A-5003-2287 | 3969276 | M2-Stylus (R-6-CF-3-L50) |
| A-5003-2300 | 3969701 | M2-Key for Carbon Fibre Extensions |
| A-5003-3822 | 3969222 | M2-Stylus (R-2-tC-1-L20) |
| A-5003-4011 | 3969422 | M2-Star Stylus 4-way (R-0.5-TC-0.3-SP10) |
| A-5003-4782 | 3969286 | M2-Stylus (R-6-CF-3-L30) |
| A-5003-4784 | 3969424 | M2-Stylus (R-4-CF-2-L75) |
| A-5003-4787 | 3969210 | M2-Star Stylus 4-way (R-0.5-TC-0.3-SP20) |
| A-5003-4788 | 3969423 | M2-Star Stylus 4-way (R-1-TC-0.7-SP20) |
| A-5003-4860 | 3969450 | M3-Stylus (R-6-CF-4-L75) |
| A-5003-4864 | 3969446 | M3-Stylus Extension (CF-4-DA-5.5-L75) |
| A-5003-4865 | 3969447 | M3-Stylus Extension (CF-4-DA-5.5-L100 |
| A-5003-5723 | 3969421 | M3-Stylus (SN-2-Tc-1.4-L21) |
| A-5004-0422 | 3969324 | M3-Stylus (R-3-SS-1.5-L10) |
| A-5004-1979 | 3969420 | M3-Stylus (SN-1-Tc-0.7-L21.5) |
| A-5004-7582 | 3969600 | M2/M3-Mounting Pin |
| A-5004-7583 | 3969045 | M3-Stylus Extension (SS-4-L20) |
| A-5004-7584 | 3969320 | M3-Stylus Extension (SS-4-L35) |
| A-5004-7585 | 3969231 | M2-Stylus Extension (SS-3-L10) |
| A-5004-7586 | 3969232 | M2-Stylus Extension (SS-3-L20) |
| A-5004-7588 | 3969200 | M2-Pointer Stylus (SS-3-L15-DEG30) |
| A-5004-7589 | 3969251 | M2-Cylinder Stylus (SS-1.5-SS-1-L11) |
| A-5004-7590 | 3969253 | M2-Cylinder Stylus (SS-3-SS-1.5-L13) |
| A-5004-7591 | 3969233 | M2-Stylus Extension (SS-3-L30) |
| A-5004-7592 | 3969062 | M3/M2-Stylus Adapter (SS-L5) |
| A-5004-7593 | 3969061 | M2/M3-Stylus Adapter (SS-L7) |
| A-5004-7597 | 3969403 | M4/M3-Stylus Adapter (SS-L9) |
| A-5004-7609 | 3969044 | M3-Stylus Extension (SS-4-L10) |
| A-5004-7610 | 3969230 | M2-Stylus Extension (SS-3-L5) |
| A-5004-7611 | 3969234 | M2-Stylus Extension (SS-3-L40) |
| M-5000-3540 | 3969600 | M2/M3-Mounting Pin |
| M-5000-3592 | 3969045 | M3-Stylus Extension (SS-4-L20) |
| M-5000-3593 | 3969320 | M3-Stylus Extension (SS-4-L35) |
| M-5000-3647 | 3969231 | M2-Stylus Extension (SS-3-L10) |
| M-5000-3648 | 3969232 | M2-Stylus Extension (SS-3-L20) |
| M-5000-4150 | 3969200 | M2-Pointer Stylus (SS-3-L15-DEG30) |
| M-5000-4152 | 3969251 | M2-Cylinder Stylus (SS-1.5-SS-1-L11) |
| M-5000-4153 | 3969253 | M2-Cylinder Stylus (SS-3-SS-1.5-L13) |
| M-5000-4162 | 3969233 | M2-Stylus Extension (SS-3-L30) |
| M-5000-4163 | 3969062 | M3/M2-Stylus Adapter (SS-L5) |
| M-5000-4164 | 3969061 | M2/M3-Stylus Adapter (SS-L7) |
| M-5000-6714 | 3969403 | M4/M3-Stylus Adapter (SS-L9) |
| M-5000-7633 | 3969044 | M3-Stylus Extension (SS-4-L10) |
| M-5000-7634 | 3969230 | M2-Stylus Extension (SS-3-L5) |
| M-5000-7779 | 3969234 | M2-Stylus Extension (SS-3-L40) |
| M-5000-7813 | 3969141 | M2-Pointer Stylus (TC-3-L10-DEG30) |
