Đầu đo Renishaw PH10 CMM MOTORIZED PROBE HEAD là bộ phận không thể thiếu của máy đo tọa độ 3d CMM.
Đầu đo Renishaw PH10 CMM MOTORIZED PROBE HEAD là gì?
- PH10 bộ phận trung gian nhận tín hiệu từ các cảm biến (TP2, TP20, TP200, SP25,…) rồi chuyển vào bộ điều khiển.
- PH10 có thể quay theo các góc kinh độ A(00-900), và góc Vĩ độ B (-1800~1800) mỗi bước tiến là 7.50 tạo ra rất nhiều góc đo thuận tiện cho việc vân hành máy đo để có thể đo các vị trí phức tạp khác nhau của sản phẩm
Công dụng Renishaw PH10 CMM MOTORIZED PROBE HEAD?
- Định vị đo: Mục đích chính của đầu đầu dò CMM là định vị chính xác đầu dò trong quá trình đo. Nó đảm bảo rằng đầu dò đạt đến các điểm mong muốn trên phôi để thu thập dữ liệu.
- Khả năng tiếp cận: Đầu dò cho phép đầu dò tiếp cận các khu vực khác nhau của phôi, ngay cả ở những hình dạng phức tạp. Chúng tạo điều kiện cho các phép đo trong không gian chật hẹp, lỗ sâu và các đặc điểm phức tạp.
- Tính linh hoạt về định hướng: Tùy thuộc vào loại đầu dò, nó có thể cung cấp nhiều mức độ tự do khác nhau cho việc định hướng đầu dò. Tính linh hoạt này cho phép đầu dò tiếp cận bộ phận từ các góc độ khác nhau.
- Thâm nhập thành phần: Một số đầu dò cho phép cải thiện khả năng thâm nhập thành phần bằng cách cho phép đầu dò tiếp cận sâu hơn vào các khu vực lõm hoặc rãnh.
- Chuyển động cơ giới: Đầu dò được cơ giới hóa hoàn toàn tự động điều chỉnh vị trí của đầu dò, nâng cao hiệu quả và giảm sự can thiệp thủ công.
- Tích hợp với phần mở rộng: Đầu dò có thể kết nối với các thanh mở rộng đầu dò và khớp nối, mở rộng tầm với của đầu dò và cho phép đo ở những vị trí khó khăn
Các loại đầu đo Renishaw PH10 CMM MOTORIZED PROBE HEAD?
- PH10T, PH10T Plus: Là đầu đo tích hợp động cơ quay theo các góc kinh độ A(00-900), và góc Vĩ độ B (-1800~1800) mỗi bước tiến là 7.50. PH10T, PH10T Plus chỉ sử dụng được cho các cảm biến chạm (trigger) như TP2, TP20, TP200. PH10T và PH10T Plus được kết nối với cảm biến thông qua ren M8
- PH10M, PH10M Plus Là đầu đo tích hợp động cơ quay theo các góc góc kinh độ A(00-900), và góc Vĩ độ B (-1800~1800) mỗi bước tiến là 7.50
- PH10M, PH10M Plus có thể kết nối đa năng với các đầu chạm, đầu scan khác nhau tùy theo mục đích sử dụng. PH10M, PH10M Plus được kết nối với các cảm biến thông qua chuẩn TKJ để kêt nối với cảm biến SP25
- PH10MQ, PH10MQ Plus có thể kết nối đa năng với các đầu chạm, đầu scan khác nhau tùy theo mục đích sử dụng. PH10M, PH10M Plus được kết nối với các cảm biến thông qua chuẩn TKJ để kêt nối với cảm biến SP25
Thông số kỹ thuật của Đầu đo Renishaw PH10 CMM MOTORIZED PROBE HEAD?
Repeatability of position | <0.4 μm (0.00002 in) @ 100 mm from centre of A-axis rotation |
Positioning | |
Step | 7.5° |
A-axis 0° to 105° | 15 positions |
B-axis -180° to +180° | 48 positions |
Total | 720 positions |
Probe mounting | |
PH10T PLUS | M8 thread, 18 mm diameter bush face |
PH10M PLUS / PH10MQ PLUS | Multiwired autojoint |

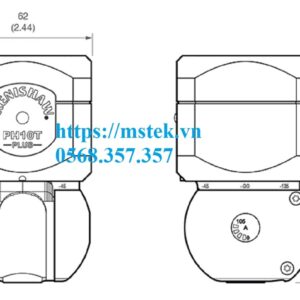

Dimensions from quill face | |
XY (all) | 62 mm |
Z (PH10T PLUS) | 102 mm |
Z (PH10M PLUS) | 117 mm |
Z (PH10MQ PLUS) | 73 mm |
Weight | |
PH10T PLUS | 595 g |
PH10M PLUS | 620 g |
PH10MQ PLUS | 730 g |
System operating temperature | +10 °C to +40 °C (+50 °F to +104 °F) |
System storage temperature | -10 °C to +70 °C (+14 °F to +158 °F) |
Quý khách cần mua, PH10T, PH10T plus, A-5863-5000, PH10T RBE, PH10M, PH10M plus, A-5863-4000, PH10M RBE, PH10MQ, PH10MQ plus, A-5863-5000, PH10MQ RBE, Liên hệ tại
- Hotline: 0568 357 357
- Email: [email protected]
- Website: https://mstek.vn/
