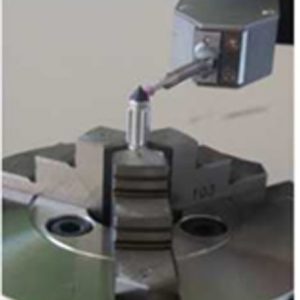

Máy đo độ tròn, máy đo độ trụ RMI-D560C METROLOGY

Được sử dụng để đo sai số của hình dạng đường bao của phôi hình trụ (Độ tròn, hình trụ, độ phẳng, độ thẳng), sai số vị trí (độ đồng tâm, độ đồng trục, cạn kiệt và vuông góc)
RMI-420C sử dụng vòng bi không khí có độ chính xác độ cứng cao làm mốc đo lường, có độ chính xác cao và tuổi thọ dài. Hệ thống điều khiển điện áp dụng hệ thống thu thập và xử lý dữ liệu có độ chính xác cao, độ chính xác cao, tỷ lệ thất bại thấp và bảo trì dễ dàng.

Được sử dụng để đo sai số của hình dạng đường bao của phôi hình trụ (Độ tròn, hình trụ, độ phẳng, độ thẳng), sai số vị trí (độ đồng tâm, độ đồng trục, cạn kiệt và vuông góc)
RMI-560C sử dụng vòng bi không khí có độ chính xác độ cứng cao làm mốc đo lường, có độ chính xác cao và tuổi thọ dài. Hệ thống điều khiển điện áp dụng hệ thống thu thập và xử lý dữ liệu có độ chính xác cao, độ chính xác cao, tỷ lệ thất bại thấp và bảo trì dễ dàng.

Mục đánh giá: Mô-đun Cylindricity: Bước nhảy đầy đủ hướng tâm, độ đồng tâm, độ côn, bán kính.,
Mô-đun độ tròn: Đồng tâm, bước nhảy đơn xuyên tâm, chênh lệch độ dày thành.
Mô-đun độ thẳng: Song song, thẳng đứng
Mô đun độ phẳng mặt cắt đơn: Bước nhảy đơn theo trục, thẳng đứng và song song.
Mô-đun cổ góp: Nhảy các tiếp điểm đơn lẻ, Nhảy các tiếp điểm liền kề, chênh lệch không liên tục của các tiếp điểm.
Tiêu chuẩn tham chiếu để đánh giá độ trụ: LSCY , MZCY, MICY, MCCY, OSCY
Dải sóng đo: 1-15upr, 1-50upr, 1-150upr, 1-250upr, 1-500upr, 15-100upr, 15-500upr, 2-15upr

Độ tròn của máy tính để bàn có độ chính xác cao, thiết kế tích hợp, tiết kiệm không gian
Áp dụng trục chính khí: Duy trì độ chính xác lâu dài, ổn định tốt
Phần mềm tự phát triển, thiết kế mô-đun giảm làm giảm chi phí bảo trì người dùng
Cấu hình PC rất linh hoạt, nó có thể được cấu hình theo yêu cầu của người dùng
Phần mềm hỗ trợ tự cân bằng, nâng cao hiệu quả và tiết kiệm thời gian.
Báo cáo chuẩn được trang bị nhiều phương pháp đánh giá khác nhau, các tham số trong báo cáo thử nghiệm cột có thể được thêm hoặc xóa theo yêu cầu của người dùng
Kết quả đo có thể chọn thống kê ISO hoặc báo cáo tiêu chuẩn ISO
Mô-đun cổ góp cho tùy chọn
Phần mềm hỗ trợ hệ thống win10, win8, tiếng Trung và tiếng Anh.

RMI-D560C	Item	Parameter
Rotary table	Bearing Type	Gas bearing
	Rotation accuracy	(0.025+6H/10000)μm
	Rotating speed	4,6,8,10rpm
	Adjust table diameter	180mm
	Table loading capacity	25kg
	Rotation diameter	560mm
	Max measure diameter	280mm
Column (Z-axis )	Column transverse travel	320mm (electric)
Column (Z-axis )	Max detection depth	100mm (min inner diameter): 30mm)
horizontal arm (X-axis)	Horizontal movement	165mm (electric)
horizontal arm (X-axis)	Protrusion amount	25mm
Detector	Acquisition device	Circle grating
	Circumference of sampling points	14400 points
	Sensor type	Inductive Sensor
	Sensor range	±300μm
	Sensor resolution	0.001μm
