Máy đo tọa độ 2 chiều Jaten JTVMS-1510/2010/2515/3020/4030 | Đại lý Jaten Việt Nam

Máy đo tọa độ 2 chiều Jaten JTVMS-1510/2010/2515/3020/4030 là thiết bị đo kích thước 2D, là một dạng của kính hiển vi soi nổi, có hỗ trợ hiển thị dữ liệu đo, dữ liệu ra, vào. Điều này giúp cho người dùng có thể chủ động nắm được và xử lý thông tin một cách chính xác nhất, đảm bảo quá trình sử dụng được diễn ra dễ dàng, thuận tiện.

Description
Reviews (0)

Máy đo tọa độ 2 chiều Jaten JTVMS-1510/2010/2515/3020/4030 ứng dụng rộng rãi trong các ngành công nghiệp bao gồm điện, điện tử, ô tô, khuôn mẫu, đúc ép nhựa, đúc nhôm, thiết bị y tế, và gia công linh kiện để đo, kiểm tra chất lượng sản phẩm nhằm tăng độ chính xác tăng năng suất nhà máy.

Đặc điểm của máy đo tọa độ 2 chiều Jaten JTVMS-1510/2010/2515/3020/4030

Camera CCD màu TEO™ 1/2 ”.
Hệ thống xử lý dữ liệu và đo lường kỹ thuật số được tạo nên bởi hai tọa độ, lưới quang học và thẻ dữ liệu dòng SDK.
Máy được kết nối với máy tính thông qua cổng RS-232 và phần mềm đo lường chuyên dụng cũng có thể xử lý và xuất dữ liệu. Dữ liệu đo lường có thể được chuyển đổi trực tiếp thành tệp AutoCAD và trở thành một vòng tròn làm việc hoàn thiện, cũng có thể được nhập vào Excel và Word để tiến hành phân tích thống kê.
Thân máy được tạo ra bởi đá granit cấp độ 00, độ ổn định cao.

Thông số kỹ thuật của máy đo tọa độ 2 chiều Jaten JTVMS-1510/2010/2515/3020/4030

Product Name	Manual JTVMS-series Video Measuring System
Model	JTVMS-1510	JTVMS-2010	JTVMS-2515	JTVMS-3020	JTVMS-4030
X,Y-axis Travel	150*100mm	200*100mm	250*150mm	300*200mm	400*300mm
Z-axis Travel	200mm				300mm
Accuracy	X/Y-axis:≤3+L/200(um)
Accuracy	Z-axis:≤4+L/200(um)
Video Magnification	20~128X
Scale Resolution	0.5 μm
CCD	Camera: TEO™ 1 / 2’’ Color CCD Camera
Illumination	Surface light and transmission light adopt LED, brightness adjustable
Power	180V(AC)~260V(AC) 50Hz
Probe(Optional)	3D Module and UK Renishaw MCP-K2 Touch Probe

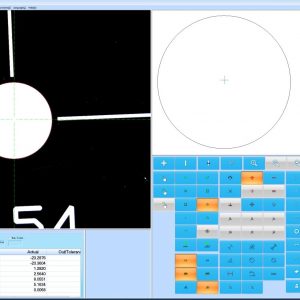

Measuring Software	Quick Measuring
Max.load Capacity	30kg	30kg	30kg	30kg	30kg
Dimension	600530950mm	600550920mm	6905501020mm	7806001060mm	9456461096mm
Net Weight	126 kg	130 kg	158 kg	197 kg	280 kg
