Máy đo tọa độ GLORY là thế hệ máy đo đa năng mới được phát triển dựa trên công nghệ tiên tiến đổi mới của Hexagon. Tất cả các chức năng đều dựa trên nghiên cứu và phát triển của người dùng. Nền tảng thiết kế linh hoạt có thể được kết hợp theo nhu cầu đa dạng. Hiệu suất cao. Độ chính xác và độ tin cậy là lựa chọn hàng đầu để các doanh nghiệp liên tục thúc đẩy. Cải tiến và hiện thực hóa tự động hóa và trí thông minh.

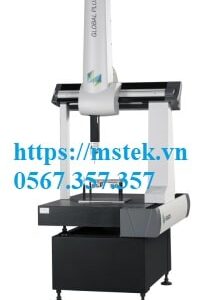

Máy đo tọa độ 3D CMM Hexagon Global Glory 05.07.05 nâng cấp lên thiết kế diện mạo công nghiệp mới. tiếp tục khung cơ khí bằng nhôm cacbua truyền thống của Hexagon. Các bộ phận chính được làm cứng bề mặt và có độ cứng siêu cao. Chúng là những vật liệu và cấu trúc tốt nhất cho các hệ thống đo lường phổ quát; Độ chính xác TRICISION :
Cầu dầm hình tam giác thiết kế có tỷ lệ độ cứng kết cấu tốt nhất để mang lại độ chính xác cao hơn. Độ ổn định lâu dài và hiệu suất động cao hơn;
Ray dẫn hướng khớp nối tích hợp. Được xử lý chính xác và vòng kín ba mặt tránh biến dạng cấu trúc do xi măng tách rời. Cải thiện độ chính xác, độ lặp lại và độ ổn định lâu dài của máy.
Thiết kế chân đế nâng cao giúp hệ thống ổn định hơn và đẹp hơn.
Công nghệ hiện đại tích hợp tích lũy công nghệ toàn cầu
GLORY tích hợp tích lũy công nghệ toàn cầu và ứng dụng bản địa hóa của Hexagon. Thông qua các lợi thế về thiết kế độc đáo và công nghệ cốt lõi. GLORY luôn duy trì vị trí dẫn đầu về công nghệ trong ngành. cung cấp cho người dùng kết quả đo lường ổn định và đáng tin cậy. giúp người dùng rút ngắn và tối ưu hóa chu kỳ thời gian và sử dụng tối ưu hiệu quả hơn thử nghiệm các nguồn lực thiết bị để đạt được năng suất tối đa.
Công nghệ cân bằng khí nén được cấp bằng sáng chế
Hệ thống treo linh hoạt tránh được các vấn đề nhiễu giữa chuyển động dọc trục. và hệ thống truyền động, có độ chính xác định vị cao, vận hành êm ái và tiết kiệm năng lượng hơn.
Công nghệ đa cảm biến hàng đầu
Nó hỗ trợ phát hiện chuyển đổi nhanh chóng các đặc điểm khác nhau và có phạm vi ứng dụng đo lường rộng hơn .
Công nghệ điều khiển FlyMode – FLY2
Nó có thể tối ưu hóa đường dẫn đo, giảm đáng kể thời gian dừng và không hoạt động trong quá trình đo. Cải thiện hiệu suất đo hơn 10% và cải thiện đáng kể hiệu quả sản xuất .
Công nghệ thí điểm quét
Điều hướng quét đường dẫn không xác định. với hiệu suất tuyệt vời khi thực hiện quét tốc độ cao các đường viền chưa xác định. hình học phức tạp và các bề mặt bị biến đổi.
Đơn giản hóa chi phí lao động một cách toàn diện và hiệu quả
Máy đo tọa độ 3D CMM Hexagon Global Glory 05.07.05 có thể chọn các hệ thống phát hiện khác nhau tùy theo các tình huống ứng dụng khác nhau. giúp người dùng linh hoạt lựa chọn giải pháp tốt nhất cho các ứng dụng khác nhau. Từ thủ công đến bán tự động, từ bán tự động đến hoàn toàn tự động. từ ngoại tuyến đến dây chuyền, từ dây chuyền đến trực tuyến. GLORY có thể dễ dàng tích hợp vào hệ thống tự động hóa. Nó là plug-and-play và mô-đun, đáp ứng nhiều cấp độ tự động hóa khác nhau nhu cầu. và đơn giản hóa chi phí lao động một cách hiệu quả. , nâng cao toàn diện trải nghiệm ứng dụng của người dùng.
Cảm biến tiếp xúc của máy đo GLORY thực hiện phát hiện chính xác cao hình dạng bề mặt của các bộ phận. đảm bảo độ chính xác lặp lại tốt nhất của phép đo, đồng thời tiết kiệm, thiết thực, dễ vận hành và bền bỉ;
Cảm biến quét đo lường GLORY phù hợp để đo các hình dạng và đường viền chưa xác định của các bộ phận khác nhau. Các điểm quét mật độ cao đảm bảo độ chính xác và độ lặp lại của phép đo tốt;
Máy đo tọa độ 3D CMM Hexagon Global Glory 05.07.05 quét laser để đo bộ phận kim loại tấm nhằm phát hiện tính năng. phân tích biên dạng và bề mặt, cho phép thu thập dữ liệu nhanh và quét mật độ đám mây điểm cao hơn để đánh giá và phân giải tính năng tốt hơn. Người dùng có thể mở rộng khoảng cách để tăng tốc độ quét bề mặt;
Phép đo cảm biến hình ảnh GLORY cho phép đo nhiều lỗ của các bộ phận hình học phức tạp. Bằng cách chụp ảnh, nó có thể đạt được phép đo nhanh chóng không tiếp xúc đối với các lỗ nhỏ, ngăn ngừa biến dạng và hư hỏng của các bộ phận, đồng thời cải thiện đáng kể hiệu quả phát hiện.
Hỗ trợ doanh nghiệp vừa và nhỏ phát triển chất lượng cao
Máy đo tọa độ ba chiều GLORY sử dụng dữ liệu để phá vỡ các kho chứa thông tin. Máy được trang bị phần mềm đo lường hàng đầu thế giới PC-DMIS. Máy cũng được kết nối liền mạch với CAD/CAM. phần mềm quản lý dữ liệu lớn chất lượng, v.v. và được trang bị một hệ thống giám sát thông minh giúp các nhà máy đạt được khả năng tương tác dữ liệu và quản lý tinh tế, cung cấp khả năng không giới hạn cho quản lý chất lượng và đo lường thông minh. hỗ trợ sự phát triển của các doanh nghiệp vừa và nhỏ, đồng thời khuyến khích các doanh nghiệp vừa và nhỏ thực hiện chuyên môn hóa, chuyên môn hóa. và đổi mới là phương hướng để thực sự đạt được sự phát triển chất lượng cao.
Đây là GLORY, kế thừa gần 30 năm kinh nghiệm thiết kế máy cầu di động của Hexagon. và cung cấp độ chính xác đo lường tuyệt vời cũng như hiệu suất động. Sở hữu nó là bước đầu tiên để gõ cửa nhà máy thông minh và giúp ngành sản xuất bắt đầu hành trình nâng cấp Công nghiệp 4.0!
Đặc tính kỹ thuật Máy đo tọa độ 3D CMM Hexagon Global Glory 05.07.05
01 Khung cơ khí nhôm nguyên khối
Sau khi xử lý bề mặt cứng, nó có độ cứng siêu cao. Trọng lượng nhẹ vốn có của nhôm, tính dẫn nhiệt tốt, khả năng thích ứng tốt với sự thay đổi nhiệt độ. và dễ xử lý cung cấp vật liệu tốt nhất cho các hệ thống đo lường đa năng.
02 Đèn thông báo Dễ dàng nắm bắt được trạng thái hoạt động của thiết bị
Đèn tín hiệu LED nhiều màu được tích hợp trên đỉnh trục Z. Dù ở xa máy đo, người dùng vẫn có thể kiểm soát trạng thái làm việc theo thời gian thực và tối ưu hóa việc quản lý thời gian, nguồn lực.
03 Công nghệ điều FLYMODE Fly2
Tối ưu hóa đường dẫn đo, giảm đáng kể thời gian dừng và không hoạt động trong quá trình đo. cải thiện hiệu suất đo hơn 10% và cải thiện đáng kể hiệu quả sản xuất.
04 SCAN PILOT dẫn đầu quá trình quét các đường dẫn chưa xác định
Cải thiện đáng kể độ chính xác của việc quét đường dẫn không xác định. Hiệu suất tuyệt vời khi quét các đường viền chưa xác định, hình học phức tạp và các bề mặt đột ngột ở tốc độ cao
05 TRICISION Thiết kế cầu dầm tam giác chính xác
Có tỷ lệ độ cứng cấu trúc tối ưu để mang lại độ chính xác cao hơn, độ ổn định lâu dài và hiệu suất động cao hơn. Cấu trúc hình tam giác ổn định. và không dễ bị biến dạng khi bị căng thẳng, cho phép vận hành nhanh hơn, chiếm diện tích nhỏ hơn và ổn định nhiệt tốt hơn.
06 bộ mã hóa HEIDENHAIN
Hệ thống cách tử có độ phân giải cao, độ ổn định đo tuyệt vời, định vị lặp lại và độ chính xác đo chính xác. Khả năng chống nhiễu và chống mài mòn cao, ổn định và đáng tin cậy
07 Nền đá granite tích hợp
Ghế bằng đá granit chắc chắn và ổn định giúp giảm rung động và hỗ trợ chuyển động của cây cầu di động. Quy trình lựa chọn nguyên liệu được các tổ chức công nghiệp quốc tế chứng nhận phù hợp với tiêu chuẩn chất lượng nghiêm ngặt.
08 ray dẫn hướng khớp nối
Đường ray dẫn hướng khớp đúng khớp được gia công chính xác và vòng khép kín ba mặt mang lại cấu trúc ổn định nhất trong ngành. tránh biến dạng cấu trúc do xi măng tách rời và cải thiện độ chính xác, độ lặp lại và độ ổn định lâu dài của máy.
09 Đai dẫn hướng cải thiện
Dây thép tích hợp kết hợp các đặc tính chia lưới linh hoạt và truyền động dọc trục cứng nhắc để đảm bảo định vị chính xác và loại bỏ hiện tượng giật trong quá trình quét tốc độ cao
10 thước đo độ phân giải cao
Sử dụng thang đo độ phân giải cao tiên tiến, hệ số giãn nở nhiệt của nó được chứng nhận PTB. và độ phân giải cao nhất của hệ thống có thể đạt tới 0,005μm.
Thông số Máy đo tọa độ 3D CMM Hexagon Global Glory 05.07.05
Model | Phạm vi hành trình (mm) | Kích thước tổng thể (mm) |
05.07.05 | 500×700×500 | 999×1445×2562 |
07.10.05 | 700×1000×500 | 1199×1740×2562 |
07.10.07 | 700×1000×700 | 1199×1740×2915 |
12.10.08 | 1000×1200×800 | 1600×2177×2936 |
15.10.08 | 1000×1500×800 | 1600×2477×2946 |
15.10.08 | 1000×2100×800 | 1600×3077×2946 |
15.12.10 | 1200x1500x1000 | 1838x2896x3407 |
22.12.10 | 1200x2200x1000 | 1838x3596x3407 |
30.12.10 | 1200x3000x1000 | 1838x4396x3407 |
