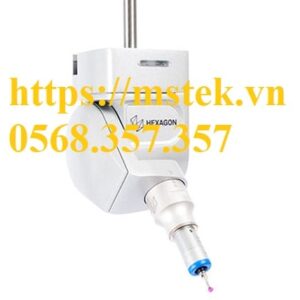

Đầu đo CMM Hexagon HH-A-M5 (03939400)

HH-A / HH-AS automatic 5° Probe Heads

Đầu đo hexagon có độ chính xác cao là thành phần không thiếu với bất kỳ máy đo đa tọa độ nào. Tất cả kiểu máy hoặc nhà sản xuất đều cần đến đầu đo Fully Automatic motorized. Nó có thể được sử dụng với các thanh mở rộng có chiều dài lên tới 300 mm.
Các cảm biến có thể được kết nối với Đầu đo hexagon bằng khớp TKJ (HH-A-T5 và HH-AS-T5). hoặc kết nối ren M8 (HH-A-M5 và HH-AS-M5 ).
Đầu đo Hexagon có khả năng quay mỗi bước là 5°. Tổng số vị trí có thể đạt được 3024 vị trí.
Đầu đo Hexagon có đặc điểm hoạt động ở tốc độ cao và mô-men xoắn quay cao. Cảm biến có thể được thay đổi theo cách thủ công hoặc tự động (với bộ thay đổi Đầu đo HR-R) mà không cần phải xác nhận lại.
Có hai cách gắn Đầu đo vào máy. HH-A-T5 và HH-A-M5 được trang bị chuôi hoặc mặt bích phù hợp với máy. HH-AS-T5 và HH-AS-M5 có thể được gắn trực tiếp vào bất kỳ máy nào có ram 80mm.

3024 vị trí lặp lại với bước tiến 5°
Trục A +90° đến -105° B Trục ± 180°
Vận hành tốc độ cao – 90° trong 2 giây
Mô-men xoắn cao – 0,6Nm
Chiều dài mở rộng tối đa 300mm
HH-A-M5: Tương thích với tất cả các phần mở rộng và đầu dò ren M8
HH-A-T5: Kết nối TKJ đa dây đầy đủ, Thay đổi đầu dò tự động nhanh chóng khi sử dụng với giá đỡ HR-R

	HH-AS6-T5 TKJ 5°	HH-AS6-M5 M8 5°	HH-AS8-T5 TKJ 5°	HH-AS8-M5 M8 5°	HH-AS-T5 TKJ 5°	HH-A-M5 M8 5°
Indexing Angle	5°
A axis	+ 90° to – 115°
B axis	+- 180°
Total number of Positions	3024
Rotations speed	90° in 2 s
Positioning Repeatability	0.5 µm at 100mm from the centre of A Axis rotation
Max recommended drive torque	0.6 Nm
Maximum Extension Length	300mm
Weight	874 g		938 g		780 g
Head mounting	Probe mounting		Direct to Ram 80mm		Shank/Flange to suit CMM
Probe mounting	TKJ (Multiwire)	M8 Thread (2 wires)	TKJ (2 wires)	M8 Thread (multiwire)	TKJ (multwire)	M8 Thread (2 wires)
Head controller	HH-C-V2.0 / HH-CA-V2.0 (with HR-R Automatic Probe Changer)
