MÁY ĐO 2D QUANG HỌC IMI-AF200, IMI-AF300, IMI-AF400, IMI-AF500 METROLOGY METROLOGY

ĐẶC ĐIỂM NỐI BẬT CỦA MÁY ĐO TỌA ĐỘ QUANG HỌC IMI-AF200, IMI-AF300, IMI-AF400, IMI-AF500 METROLOGY

• Tất cả các Dòng Máy đo Hình ảnh Mới đều đi kèm với thiết kế sáng tạo mới về chất lượng cấu trúc, chức năng và độ chính xác, một sự nâng cấp toàn diện để đáp ứng nhu cầu cao nhất của bạn.
• Dòng IMI-TOP, Thiết kế toàn bộ máy bằng đá granit, hiệu suất tốt hơn, tuổi thọ cao hơn, thế hệ phần mềm đo lường nhân bản mới, chức năng mạnh hơn và độ chính xác cao hơn, dụng cụ đo quang học chính xác được chế tạo với sự kết hợp của cơ khí chính xác, điện tử và hệ thống đo quang học.
• Phù hợp nhất cho các ngành sản xuất chính xác như sau: Khuôn đúc, bộ phận gia công, công cụ, ốc vít, bánh răng, ô tô, đồng hồ, máy móc, bộ phận hàng không vũ trụ, bán dẫn, cao su, nhựa, gia công máy tiện tự động, lò xo chính xác, v.v.
• Dòng IMI-TOP rất phù hợp cho việc thiết kế và phát triển, kiểm tra QC và mục đích giáo dục trong trường học.
• Dòng IMI-TOP được thiết kế đặc biệt để đo chiều dài, góc, bán kính, điểm, đường thẳng, hình tròn, khoảng cách và các yêu cầu đo phần tử hình học 2D / 3D khác. Hình ảnh chiếu phóng đại để kiểm tra và so sánh đường viền phôi và hình dạng bề mặt.
• Cấu trúc máy dòng IMI-TOP được chế tạo với sự kết hợp của các bộ phận đá granit chính xác, đường trượt vòng bi tuyến tính hoặc trục lăn, thang đo tuyến tính chính xác cao, ống kính có độ phân giải cao, máy ảnh màu, phần mềm đo hình ảnh. Chất lượng vượt trội là sự lựa chọn số 1 của bạn để kiểm tra xưởng và kiểm tra bộ phận QC.

THÔNG SỐ KỸ THUẬT MÁY ĐO TỌA ĐỘ QUANG HỌC IMI-AF200, IMI-AF300, IMI-AF400, IMI-AF500 METROLOGY

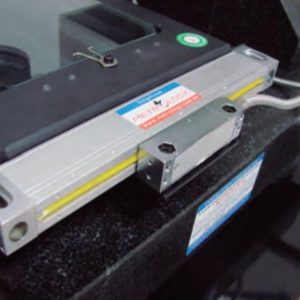

• Resolution : 0.001mm/0.00005” (X-Y-Z axis high accuracy linear scale).
• Measuring Accuracy : ±(3+L/200) µm (X, Y Axis).

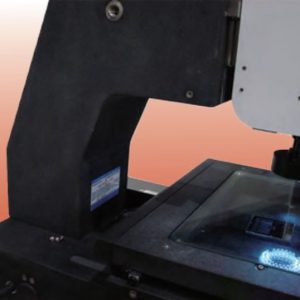

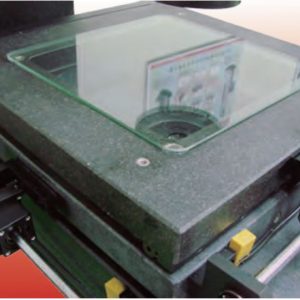

• Main structure: XY-axis DIN 00 grade granite measuring table & Z axis arm type granite column.

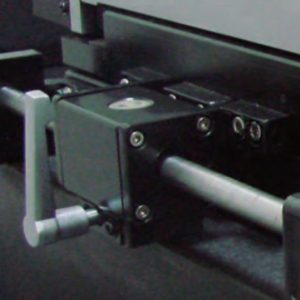

• Transmission system: 3-axis cross linear ball slide and toothless screw drive module.
• Electronic system: Z-axis AC servo motor speed control system and controller.
• Image system: 1/3” 0.41M pixels high resolution CCD color camera.
• Image magnification: 25X-250X.
• Focus system: Z axis electric motor & software autofocus system.
• Optical system: 0.7-4.5X continuous zoom ultra-low distortion optic lens..

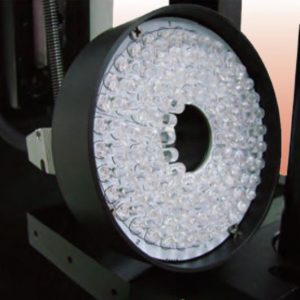

• Illumination system: High brightness adjustable LED surface and transmission parallel light.
• Computer system: Computer with 21.5”LCD color monitor, keyboard, mouse.
• Software system: Jingstone Metrology 2.5D image measuring system.
