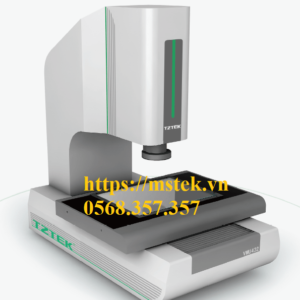

Máy đo kích thước hình ảnh TZtek VMC222

Ống kính zoom tự động TZTEK 8.3:1 với độ phóng đại quang học 0,6-5,0×
Chiếu sáng dọc hình tròn 6 vòng, 8 vùng được lập trình, nguồn sáng viền LED
Lấy nét tự động nhanh giúp cải thiện hiệu quả đo
Trích xuất thông minh cho phép nắm bắt nhanh các đặc điểm được phát hiện
Cấu trúc thân đá granite mang lại độ chính xác cao và độ ổn định tốt hơn
Dẫn hướng tuyến tính chính xác 3 trục
Thang đo 0,5 μm mang lại độ chính xác cao và độ ổn định tốt hơn
Đo tự động và chính xác, 4 trục
Hệ thống điều khiển servo servo （X, Y, Z, Zoom）
Phổ bổ sung, đầu dò tiếp xúc, ánh sáng bề mặt di động, đồng trục, điều khiển cần điều khiển

Trong ngành đo lường chính xác, TZTEK là công ty trong nước duy nhất có khả năng R&D về bộ điều khiển. Hệ thống điều khiển điện tử TZTEK được chia thành hệ thống điều khiển máy thủ công và hệ thống điều khiển máy CNC có thể đáp ứng yêu cầu cho các loại mô hình.
Điều khiển chuyển động đường cong S có hiệu suất định vị nhanh, chính xác và ổn định. Độ chính xác vị trí cao tới 2μm.
Đạt chứng nhận CE, có khả năng chống EMI và hiệu quả che chắn cao.
Theo dõi vị trí nền tảng và trạng thái ống kính. Nhận hình tọa độ 3 trục chính xác theo vị trí lý thuyết và tốc độ thu phóng tốt nhất. Xuất dữ liệu chuyên nghiệp cùng một lúc.
Sự kết hợp giữa truyền động và điều khiển chuyển động giúp máy đo video có độ chính xác cao, tốc độ cao và tích hợp.

Đèn LED lạnh: chiếu sáng liên tục 50.000 giờ và nhiệt của bóng đèn sẽ không được truyền đến phôi, đảm bảo độ chính xác của phép đo.
Công nghệ chiếu sáng tự động mang đến khả năng điều chỉnh độ sáng tốt nhất.
Ống kính zoom tự động TZTEK có 11 loại tốc độ zoom cho khách hàng lựa chọn.
Tự động lấy nét đang điều chỉnh độ cao của ống kính để đạt được tiêu cự chính xác và hình ảnh rõ hơn

Model		VMC222	VMC322	VMAC32
Trave（l mm）		200x200x200	300×200×200	400×300×200
External Dimensions（mm）		740×1040×1762	740×1040×1762	800×1240×1762
Mass（kg）		300	350	420
Max. Stage Loading（kg）		25
Accuracy (μm)	X,Y	E2=(2.2+L/200)		E2=(2.6+L/200)
	Z	E1=(5.0+L/200)
Optical Lens		Electronics boxout lens, 6.5:1 continuous zooming
Magnification		Optical zoom range: 0.6-5.0×; Video zoom range: 21-176×
Illumination	Profile	LED cold light, 256 brightness adjustable
	Vertical	LED cold light, 256 brightness adjustable
	Coaxial	Optional，LED cold light, 256 brightness adjustable
Camera		High definition industrial color camera
Motion Control		4-axis CNC servo control system（ X、Y、Z、Zoom）
Speed	XY-aixs（mm/s）	500
	Z-aixs（mm/s）	100
Guide		3-axis precision linear track
Scale		0.5 μm Scale
The Min Unit（μm）		0.1
Image sensor		Advanced TZTEK image analyzing method, 256 grey levels, 20:1 sub-pixel processing technique
Software		Vispec software platform (VMC Version)
Environment		Temperature20℃±2, Humidity30-80%
		Vibration<0.002 g, lower than 15 Hz
Power		100-240 V, 50/60 Hz, Single-phase, 100 W
