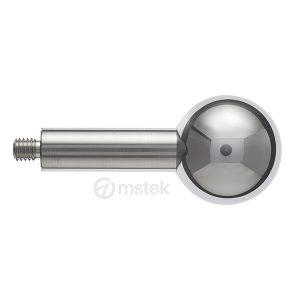

Mô tả về quả cầu chuẩn để hiệu chuẩn Kim đo máy CMM
Tại sao cần hiệu Kim đo máy CMM?
Hiệu chuẩn Kim đo máy CMM là quá trình kiểm tra xác nhận lại các hiện tượng bất thường của máy đo CMM, Kim đo máy CMM. Tính toán lại kích thước thực tế của đầu bi kim đo, tính toán lại kích thước và vị trí thức tế của kim đo & hệ thống đầu đo sau khi khai báo trên Phần mềm đo máy CMM
Sử dụng quả cầu chuẩn:
Khi kiểm tra đầu đo, Đặt quả cầu cố định. Sẽ tiến hành đo (Tự động hoặc đo thủ công) ít nhất 5 điểm. Hệ thống máy tính và phần mềm sẽ tính toán kích thước rồi. Tự động lưu trong phần mềm điều khiển.
Khi sử dùng chiều đầu đo hoặc nhiều góc quay, Đo lần lượt từ đầu dò chuẩn, góc quay A0,B0 sau đó đến các góc A&B khác nhau rồi đến các đầu dò khác nhau.
Lưu ý: Không được phép thay đổi vị trí của quả cầu chuẩn khi sử dụng nhiều góc đo khác nhau & và nhiều đầu đo trong cùng 1 chương trình.
Thông số kỹ thuật của quả cầu chuẩn:
Quả cầu chuẩn được sử dụng phổ biến là Φ19mm, Φ25mm, Φ12mm, Φ15mm
Cấp chính xác 5 (Grade5) cho máy đo CMM chính xác cao. Cấp chính xác 3 (Grade3) cho máy đo CMM siêu chính xác
