KIM ĐO MÁY ĐO 3D HEXAGON 03969310 A-5000-7632 :| ĐẠI LÝ HEXAGON HỒ CHÍ MINH

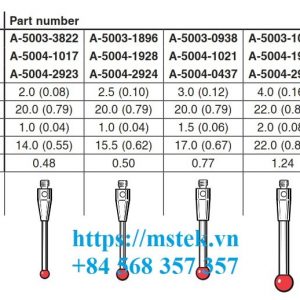

KIM ĐO MÁY ĐO 3D HEXAGON 03969310 A-5000-7632 M3-Stylus – Stepped (R-0.5-TC-0.32/0.7-L21).
Styli types
STRAIGHT STYLI FOR 3D CMM HEXAGON
Straight Styli are the most common type used in the metrology industry, due to their flexibility. Depending on the application, different materials for spheres and stems are available.
DISC STYLI 3D CMM HEXAGON
This type of stylus is made of a section of a sphere and is often used to measure recesses and grooves.
STAR STYLI 3D CMM HEXAGON
A star configuration is made of multiple styli for maximum flexibility. It can also be used to significantly reduce the number of tool changes during the measurement cycle. Any number of styli can be combined to create a star configuration. Such configurations are typically used to measure rotational symmetrical toothed parts such as gears.
CYLINDRICAL STYLI 3D CMM HEXAGON
Cylindrical styli have, compared to other styli, a larger surface area and are used to capture thinwalled parts reliably.
HOLLOW BALL STYLI 3D CMM HEXAGON
This type of stylus is used for measuring deep holes and rough surfaces. By hollowing out the sphere, weight is reduced compared to a solid sphere.
Kim thẳng cho máy đo 3D CMM HEXAGON
![]()
Kim đo cmm thẳng là loại phổ biến nhất được sử dụng trong ngành đo lường, do tính linh hoạt của chúng. Tùy thuộc vào ứng dụng, chúng ta dùng các vật liệu khác nhau cho quả cầu và thân kim.
Kim đĩa cho máy đo 3D CMM HEXAGON
Kim đo CMM loại đĩa có hình dáng đầu kim giống như chiếc đĩa. Loại kim này có cấu tạo tiết diện hình cầu và thường được dùng để đo các hốc, rãnh.
Kim hình sao cho máy đo 3D CMM HEXAGON
Cấu hình sao được tạo từ nhiều đầu đo để có tính linh hoạt tối đa. Sử dụng kim sao để giảm đáng kể số lần thay kim hoặc quay đầu đo khi đo sản phẩm. Có thể dùng hai hay nhiều kim để lắp trên kim sao. Các cấu hình như vậy thường được sử dụng để đo các bộ phận có răng đối xứng quay như bánh răng.
Kim hình trụ cho máy đo 3D CMM HEXAGON
Kim hình trụ thân hình trụ bằng đường kính đầu kim. Kim hình trụ có diện tích bề mặt lớn hơn và được sử dụng để đo các bộ phận có thành mỏng một cách đáng tin cậy.
Kim cầu rỗng cho máy đo 3D CMM HEXAGON
Loại đầu dò này được sử dụng để đo lỗ sâu và bề mặt gồ ghề. Bằng cách làm rỗng quả cầu, trọng lượng giảm rất nhiều so với quả cầu đặc.
Thông số kỹ thuật Kim đo máy CMM Hexagon Renishaw
| Renishaw Part No. | Hexagon Part No. | Item Descrption |
| A-5000-3551 | 03969301 | M3-Stylus (R-1-SS-0.7-L21). |
| A-5000-3552 | 03969302 | M3-Stylus (R-2-SS-1.4-L21). |
| A-5000-3553 | 03969303 | M3-Stylus (R-3-SS-1.5-L21). |
| A-5000-3554 | 03969334 | M3-Stylus (R-4-SS-2.5-L31). |
| A-5000-3603 | 03969212 | M2-Stylus (R-2-SS-1.3-L20). |
| A-5000-3604 | 03969203 | M2-Stylus (R-3-SS-1.5-L10). |
| A-5000-3611 | 03969241 | M2-Disc Stylus (R-6-SS-L10). |
| A-5000-3613 | 03969243 | M2-Disc Stylus (CE-18-SS-L3.7). |
| A-5000-3614 | 03969218 | M2-Hollow Ball Stylus (CE-18-L11). |
| A-5000-3626 | 03969056 | M2-Star Stylus 5-way (R-2-SS-1.4-SP20/30). |
| A-5000-3627 | 03969054 | M2-Styli Holder 5-way (SS-L7.5). |
| A-5000-3709 | 03969426 | M4-Stylus (R-6-CE-4.5-L50). |
| A-5000-3712 | 03969427 | M4-Stylus (R-6-CE-4.5-L100). |
| A-5000-4154 | 03969204 | M2-Stylus (R-4-SS-1.65-L10). |
| A-5000-4155 | 03969205 | M2-Stylus (R-5-SS-2.5-L10). |
| A-5000-4156 | 03969206 | M2-Stylus (R-6-SS-2.7-L10). |
| A-5000-4158 | 03969208 | M2-Stylus (R-8-SS-2.7-L11). |
| A-5000-4160 | 03969213 | M2-Stylus (R-3-SS-1.5-L20). |
| A-5000-4161 | 03969214 | M2-Stylus (R-4-SS-2-L20). |
| A-5000-7534 | 03969059 | M2-Stylus Knuckle (SS-L8).. |
| A-5000-7547 | 03969402 | M4-Stylus (R-2-SS-1.4-L19). |
| A-5000-7606 | 03969304 | M3-Stylus (R-4-SS-2.5-L21). |
| A-5000-7610 | 03969046 | M3-Styli Holder 5-way (SS-L13). |
| A-5000-7616 | 03969060 | M3-Stylus Knuckle (SS-L12). |
| A-5000-7629 | 03969055 | M2-Star Stylus 5-way (R-2-SS-1.4-SP20/20). |
| A-5000-7630 | 03969305 | M3-Stylus (R-5-SS-2.5-L21). |
| A-5000-7632 | 03969310 | M3-Stylus – Stepped (R-0.5-TC-0.32/0.7-L21). |
| A-5000-7648 | 03969335 | M3-Stylus – Tapered (R-5-SS-L31). |
| A-5000-7754 | 03969401 | M4-Stylus Extension (CE-7-SS-7.5-L30). |
| A-5000-7795 | 03969408 | M4-Stylus (R-8-CE-4.5-L50). |
| A-5000-7796 | 03969418 | M4-Stylus (R-8-CE-4.5-L100). |
| A-5000-7800 | 03969268 | M2-Stylus (R-0.3-TC-0.2-L10). |
| A-5000-7801 | 03969267 | M2-Stylus (R-0.7-TC-0.5-L10). |
| A-5000-7802 | 03969428 | M2-Stylus (R-1.5-SS-0.7-L10). |
| A-5000-7803 | 03969225 | M2-Stylus (R-2.5-SS-1-L10). |
| A-5000-7804 | 03969226 | M2-Stylus (R-2.5-SS-1.4-L20). |
| A-5000-7805 | 03969220 | M2-Stylus – Stepped (R-0.5-TC-0.32/0.7-L10). |
| A-5000-7806 | 03969201 | M2-Stylus (R-1-SS-0.7-L10). |
| A-5000-7807 | 03969202 | M2-Stylus (R-2-SS-1.1-L10). |
| A-5000-7808 | 03969221 | M2-Stylus (R-1-tC-0.7-L20). |
| A-5000-7809 | 03969242 | M2-Disc Stylus (SV-18-SS-L7.5). |
| A-5000-7812 | 03969292 | M2-Spherical Cylinder Stylus (R-2-TC-1.6-L20). |
| A-5000-7813 | 03969141 | M2-Pointer Stylus (TC-3-L10-DEG30). |
| A-5000-7814 | 03969330 | M3-Hollow Ball Stylus (CE-30-L17). |
| A-5000-8663 | 03969259 | M2-Stylus (R-1-tC-0.7-L27). |
| A-5000-8876 | 03969445 | M2-Spherical Cylinder Stylus (R-1-L15). |
| A-5003-0033 | 03969271 | M2-Stylus (R-1-tC-0.8-L20). |
| A-5003-0034 | 03969272 | M2-Stylus (R-1.5-TC-1-L20). |
| A-5003-0035 | 03969261 | M2-Stylus (R-1.5-TC-1-L30). |
| A-5003-0036 | 03969262 | M2-Stylus (R-2-tC-1.5-L30). |
| A-5003-0037 | 03969282 | M2-Stylus (R-2-tC-1.5-L40). |
| A-5003-0040 | 03969263 | M2-Stylus (R-3-tC-2-L30). |
| A-5003-0041 | 03969283 | M2-Stylus (R-3-tC-2-L40). |
| A-5003-0042 | 03969293 | M2-Stylus (R-3-tC-2-L50). |
| A-5003-0043 | 03969429 | M2-Stylus (R-4-tC-2-L30). |
| A-5003-0044 | 03969284 | M2-Stylus (R-4-tC-2-L40). |
| A-5003-0045 | 03969294 | M2-Stylus (R-4-tC-2-L50). |
| A-5003-0046 | 03969430 | M2-Stylus (R-5-tC-2-L20). |
| A-5003-0049 | 03969295 | M2-Stylus (R-5-tC-2.5-L50). |
| A-5003-0050 | 03969431 | M3-Stylus (R-1.5-TC-1-L20). |
| A-5003-0051 | 03969432 | M3-Stylus (R-1.5-TC-1-L30). |
| A-5003-0052 | 03969322 | M3-Stylus (R-2-tC-1.5-L30). |
| A-5003-0053 | 03969433 | M3-Stylus (R-2-tC-1-L40). |
| A-5003-0054 | 03969332 | M3-Stylus (R-2.5-TC-2-L21). |
| A-5003-0055 | 03969342 | M3-Stylus (R-2.5-TC-2-L30). |
| A-5003-0057 | 03969313 | M3-Stylus (R-3-tC-2-L30). |
| A-5003-0058 | 03969343 | M3-Stylus (R-3-tC-2-L40). |
| A-5003-0059 | 03969353 | M3-Stylus (R-3-tC-2-L50). |
| A-5003-0060 | 03969434 | M3-Stylus (R-4-tC-2-L40). |
| A-5003-0061 | 03969435 | M3-Stylus (R-4-tC-2-L50). |
Thông số kỹ thuật chuyển đổi Kim đo máy CMM Hexagon – Renishaw
| A-5003-0063 | 03969436 | M3-Stylus (R-5-tC-2-L50). |
| A-5003-0064 | 03969223 | M2-Stylus (R-3-CE-2-L50). |
| A-5003-0065 | 03969224 | M2-Stylus (R-4-CE-2-L50). |
| A-5003-0067 | 03969437 | M3-Stylus (R-3-CE-1.5-L50). |
| A-5003-0071 | 03969246 | M2-Stylus Extension (CE-3-SS-3-L40). |
| A-5003-0072 | 03969247 | M2-Stylus Extension (CE-3-SS-3-L50). |
| A-5003-0074 | 03969280 | M2-Spherical Cylinder Stylus (TC/TC-2-L40). |
| A-5003-0076 | 03969058 | M3-Star Stylus 5-way (R-2-SS-1.4-SP20/30). |
| A-5003-0577 | 03969438 | M2-Stylus (R-0.7-TC-0.5-L20). |
| A-5003-0938 | 03969439 | M2-Stylus (R-3-tC-1.5-L20). |
| A-5003-1029 | 03969440 | M2-Stylus (R-4-tC-2-L20). |
| A-5003-1210 | 03969277 | M2-Spherical Cylinder Stylus (TC/TC-0.5-L15.3). |
| A-5003-1218 | 03969278 | M2-Spherical Cylinder Stylus (TC/TC-1-L35.5). |
| A-5003-1228 | 03969279 | M2-Spherical Cylinder Stylus (TC/TC-2-L16). |
| A-5003-1258 | 03969281 | M2-Spherical Cylinder Stylus (TC/TC-3-L22.5). |
| A-5003-1325 | 03969441 | M2-Stylus (R-1-tC-0.8-L10). |
| A-5003-1345 | 03969269 | M2-Stylus (R-0.5-TC-0.3-L20). |
| A-5003-1370 | 03969442 | M2-Stylus (R-4-CE-2-L30). |
| A-5003-2280 | 03969270 | M2-Stylus Extension (CF-3-SS-3.5-L40). |
| A-5003-2281 | 03969238 | M2-Stylus Extension (CF-3-SS-3.5-L50). |
| A-5003-2282 | 03969239 | M2-Stylus Extension (CF-3-SS-3.5-L70). |
| A-5003-2283 | 03969240 | M2-Stylus Extension (CF-3-SS-3.5-L90). |
| A-5003-2285 | 03969260 | M2-Stylus (R-4-CF-3-L50). |
| A-5003-2286 | 03969425 | M2-Stylus (R-5-CF-3-L50). |
| A-5003-2287 | 03969276 | M2-Stylus (R-6-CF-3-L50). |
| A-5003-2300 | 03969701 | M2-Key for Carbon Fibre Extensions. |
| A-5003-3822 | 03969222 | M2-Stylus (R-2-tC-1-L20). |
| A-5003-4011 | 03969422 | M2-Star Stylus 4-way (R-0.5-TC-0.3-SP10). |
| A-5003-4782 | 03969286 | M2-Stylus (R-6-CF-3-L30). |
| A-5003-4784 | 03969424 | M2-Stylus (R-4-CF-2-L75). |
| A-5003-4787 | 03969210 | M2-Star Stylus 4-way (R-0.5-TC-0.3-SP20). |
| A-5003-4788 | 03969423 | M2-Star Stylus 4-way (R-1-TC-0.7-SP20). |
| A-5003-4860 | 03969450 | M3-Stylus (R-6-CF-4-L75). |
| A-5003-4864 | 03969446 | M3-Stylus Extension (CF-4-DA-5.5-L75). |
| A-5003-4865 | 03969447 | M3-Stylus Extension (CF-4-DA-5.5-L100. |
| A-5003-5723 | 03969421 | M3-Stylus (SN-2-Tc-1.4-L21). |
| A-5004-0422 | 03969324 | M3-Stylus (R-3-SS-1.5-L10). |
| A-5004-1979 | 03969420 | M3-Stylus (SN-1-Tc-0.7-L21.5). |
| A-5004-7582 | 03969600 | M2/M3-Mounting Pin. |
| A-5004-7583 | 03969045 | M3-Stylus Extension (SS-4-L20). |
| A-5004-7584 | 03969320 | M3-Stylus Extension (SS-4-L35). |
| A-5004-7585 | 03969231 | M2-Stylus Extension (SS-3-L10). |
| A-5004-7586 | 03969232 | M2-Stylus Extension (SS-3-L20). |
| A-5004-7588 | 03969200 | M2-Pointer Stylus (SS-3-L15-DEG30). |
| A-5004-7589 | 03969251 | M2-Cylinder Stylus (SS-1.5-SS-1-L11). |
| A-5004-7590 | 03969253 | M2-Cylinder Stylus (SS-3-SS-1.5-L13). |
| A-5004-7591 | 03969233 | M2-Stylus Extension (SS-3-L30). |
| A-5004-7592 | 03969062 | M3/M2-Stylus Adapter (SS-L5). |
| A-5004-7593 | 03969061 | M2/M3-Stylus Adapter (SS-L7). |
| A-5004-7597 | 03969403 | M4/M3-Stylus Adapter (SS-L9). |
| A-5004-7609 | 03969044 | M3-Stylus Extension (SS-4-L10). |
| A-5004-7610 | 03969230 | M2-Stylus Extension (SS-3-L5). |
| A-5004-7611 | 03969234 | M2-Stylus Extension (SS-3-L40). |
| M-5000-3540 | 03969600 | M2/M3-Mounting Pin. |
| M-5000-3592 | 03969045 | M3-Stylus Extension (SS-4-L20). |
| M-5000-3593 | 03969320 | M3-Stylus Extension (SS-4-L35). |
| M-5000-3647 | 03969231 | M2-Stylus Extension (SS-3-L10). |
| M-5000-3648 | 03969232 | M2-Stylus Extension (SS-3-L20). |
| M-5000-4150 | 03969200 | M2-Pointer Stylus (SS-3-L15-DEG30). |
| M-5000-4152 | 03969251 | M2-Cylinder Stylus (SS-1.5-SS-1-L11). |
| M-5000-4153 | 03969253 | M2-Cylinder Stylus (SS-3-SS-1.5-L13). |
| M-5000-4162 | 03969233 | M2-Stylus Extension (SS-3-L30). |
| M-5000-4163 | 03969062 | M3/M2-Stylus Adapter (SS-L5). |
| M-5000-4164 | 03969061 | M2/M3-Stylus Adapter (SS-L7). |
| M-5000-6714 | 03969403 | M4/M3-Stylus Adapter (SS-L9). |
| M-5000-7633 | 03969044 | M3-Stylus Extension (SS-4-L10). |
| M-5000-7634 | 03969230 | M2-Stylus Extension (SS-3-L5). |
| M-5000-7779 | 03969234 | M2-Stylus Extension (SS-3-L40). |
| M-5000-7813 | 03969141 | M2-Pointer Stylus (TC-3-L10-DEG30). |
