Máy đo biên dạng quang học JATEN – Vertical Optical Profile Projector JT-3015/3020/3025 | Đại lý Jaten Việt Nam

Máy đo biên dạng quang học JT-3015/3020/3025 có độ chính xác cao là một dụng cụ đo lường hiệu quả tích hợp ánh sáng, hệ thống quang học và thiết bị quang điện tử. Máy đo biên dạng này có thể được sử dụng rộng rãi cho các nhà máy gia công cơ khí chính xác, sản xuất khuôn mẫu, sản xuất linh kiện điện tử, sản xuất sản phẩm nhựa kỹ thuật, sản xuất cao su kỹ thuật.

Mô tả
Đánh giá (0)

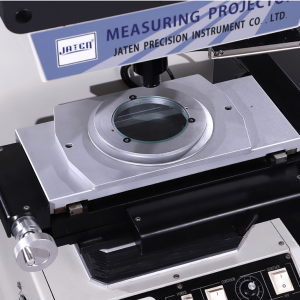

Máy đo biên dạng quang học JATEN – Vertical Optical Profile Projector JT-3015/3020/3025

Máy đo biên dạng quang học JT-3015/3020/3025 có độ chính xác cao là một dụng cụ đo lường hiệu quả tích hợp ánh sáng, hệ thống quang học và thiết bị quang điện tử. Máy đo biên dạng biên dạng này có thể được sử dụng rộng rãi cho các nhà máy gia công cơ khí chính xác, sản xuất khuôn mẫu, sản xuất linh kiện điện tử, sản xuất sản phẩm nhựa kỹ thuật, sản xuất cao su kỹ thuật.

Đặc điểm của máy đo biên dạng quang học Jaten:

Hệ thống quang học chất lượng cao
Hệ thống quang học cho hình ảnh rõ ràng và độ phóng đại chính xác.
Trong quá trình truyền ánh sáng, sai số đo biên dạng nhỏ hơn 0,06%.
Sai lệch phép đo tương ứng là ≤ (3 + L / 200) um, L được coi là đo dài của các bộ phận được đo (mm).
Thiết bị được trang bị công tắc chân và máy in mini chuyên dụng, DP300 Digital Readout, giúp hiển thị và đo lường rất tiện dụng.

Thông số kỹ thuật máy đo biên dạng quang học:

Product Name	JT Vertical Optical Profile Projector
Model	JT-3015	JT-3020	JT-3025
X,Y-axis Travel	150*50mm	200*100mm	250*150mm
Z-axis Travel	100mm (Focusing)
Accuracy	X/Y-axis:≤3+L/200(um)
Screen Size	Ø 312mm Used range>Ø 300mm(with the meter line)
Screen rotary range	0°~360°
Resolution(X-axis,Y-axis)	1´ or 0.01°
Magnification	10X(Standard),20X,50X,100X(Optional)
Power	110V/220V(AC), 50/60HZ, Total power=400W
Data Processing System	DP300, supporting English, Chinese, can be used to measure and gather the data of 2D dimensions of point, line, circle, angle, distance and so on at ease.
Cold	Forced air cooling
Illumination	The illumination of transmission and reflection: 24V/150W-halogen lamp.
Dimension	7885241152mm	7705501120mm	7705501120mm
Net Weight	122 kg	125 kg	162 kg
